Аппаратный кейс
для автоматизированного рабочего места
Специализированное изделие для самостоятельного формирования заказчиком АРМ. Внутри — оборудование пользователя, УПБ400 и аккумуляторная батарея БА 27400-25,2-001 для автономной работы.
Защита оболочки в транспортном положении по ГОСТ 14254-2015
Максимальная суммарная мощность потребителей при УПБ и БА
Назначенный срок службы моноблочного исполнения
Конструкция
Внешний вид, отсеки и панель управления
Система электропитания
На корпусе расположены входной и выходной сетевые соединители. Совместная установка УПБ и батареи даёт автономную работу.
Входной соединитель (вилка) с выключателем: ~230 В, 50 Гц — питание оборудования заказчика и УПБ при его наличии
Выходной соединитель (розетка) «~230 В» — питание внешних устройств
Постоянный ток 20,9–29,4 В для установленного оборудования
Разъёмы «24 В» для внешних потребителей
USB Type-A для зарядки мобильных устройств
Исполнение
Моноблочный контейнер с двумя торцевыми крышками.
Крышки фиксируются натяжными замками: по восемь на каждой (по 3 сверху и снизу, по 1 по бокам) и две складывающиеся ручки для переноски.

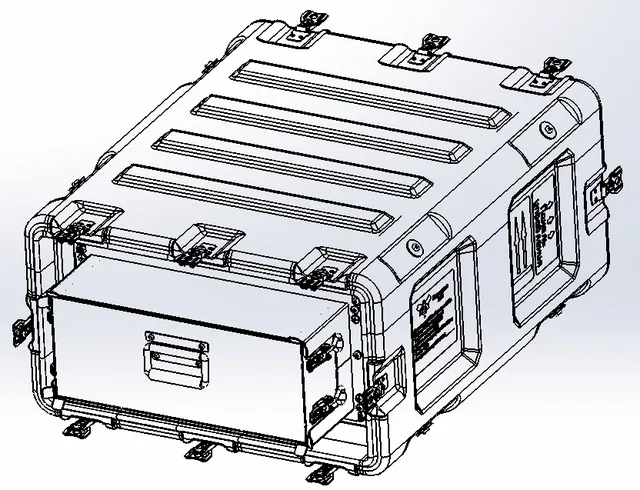

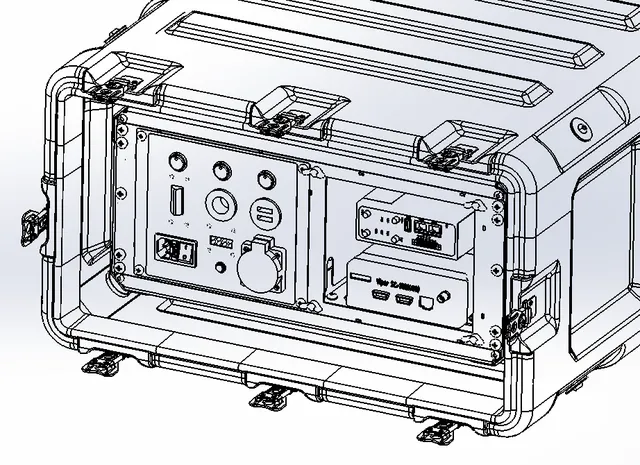

Одна крышка открывает двухсекционный отсек: слева УПБ и аккумуляторная батарея, справа изделия потребителя. Противоположная — отсек хранения выносного оборудования.
Оболочка из высокопрочного полиэтилена с рёбрами жёсткости. Кейс можно использовать в составе изделия заказчика или самостоятельно.

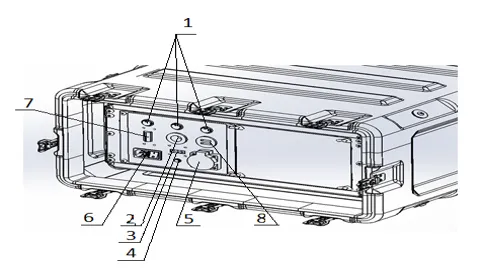

Панель управления
Выключатели со световой индикацией над каждым разъёмом (поз. 1)
Автомобильная розетка 24 В (поз. 2)
Выносные индикаторы состояния УПБ (поз. 3)
Кнопка старта от батареи — автономный режим (поз. 4)
Сетевой разъём «~230 В Выход» (поз. 5)
Сетевой разъём «~230 В Вход» с клавишным выключателем (поз. 6)
Разъём Wago 236-401 с соблюдением полярности (поз. 7)
USB Type-A для зарядки мобильных устройств (поз. 8)
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Разъём ~230 В вход | Вилка AC-16FL |
| Разъём ~230 В выход | Розетка MAGNUM 2P+PE |
| Макс. ток ~230 В вход / выход | 16 А* |
| Разъёмы 24 В | Wago 236-401-8; розетка автомобильная 24 V |
| Макс. ток Wago 236-401-8 | 24 А** |
| Макс. ток розетка 24 V | 16 А** |
| Макс. ток USB Type-A | 2,1 А** |
| Ток индикаторов (4 канала) | 12,5 мА при (12,0±0,5) В |
| Степень защиты | IP 65 |
| Габариты (Д × Ш × В) | 1019 × 606 × 347 мм |
| Масса | не более 50 кг |
* Разъёмы «~230 В вход» и «~230 В выход» связаны гальванически. Суммарный ток внутреннего оборудования и внешних устройств не должен превышать допустимый ток входа.
** При установке УПБ и БА суммарная мощность потребителей на УПБ — не более 400 Вт.
